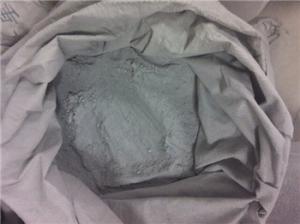

微硅粉,相信大家都知道也認(rèn)識,那么,它的分類,你知道了解嗎?

(一)按SiO2含量來劃分:

1、SiO2≥85%,典型值88%以上,主要控制燒失量(≤6%),用于混泥土及低檔耐材。

2、SiO2≥90%,典型值92%左右,根據(jù)客戶要求控制相關(guān)雜質(zhì),用于混凝土和一般耐材。

3、SiO2≥92%,典型值94%左右,有具體要求,對微硅粉流動性有要求用于中***耐材。

4、SiO2≥97%,典型值97%以上,有嚴(yán)格的雜質(zhì)及ph值要求,但不同客戶側(cè)重點不一致,用于***耐材。

(二)硅灰按粒徑大小或比表面積來劃分:

1、中位徑在0.3um左右,比表面積值在15-25m2/g,幾乎全部顆粒粒徑≤1um,世界上絕大多數(shù)硅灰均屬此類。

2、硅灰中位徑在0.1um左右或以下,比表面積值在≥30m2/g,一般出現(xiàn)在高純度微硅粉中,比較少見。

3、中位徑在0.5-2.0um,比表面積值在5-15m2/g,罕見。

4、中位徑≥2.0um,極罕見,使用性能差。

(三)硅灰按密度劃分:

1、原狀,100-170kg/m3易粘結(jié),輸送性差。

2、輕度加密,250-400kg/m3,基本無顆粒,輸送性明顯改善,但受氣溫影響不穩(wěn)定。

3、半加密400-500kg/m3,微硅粉開始出現(xiàn)大量松散顆粒,不易粘結(jié),輸送性較好。

4、高密度500-700kg/m3,基本混凝土微硅粉以較硬顆粒為主(不同產(chǎn)品顆粒大小及緊密度不同),輸送性優(yōu)。

Tags:?微硅粉
